如何手搓一个便携式显示器

阿珏 2025-04-13 114

如何手搓一个便携式显示器

前言

家里有一台老旧的笔记本电脑，除了电池不行了，其他部件都还能正常使用。然而，由于技术更新换代太快，这台笔记本除了浏览网页外，几乎没有其他用途。丢掉可惜，卖掉又不值钱。所以我决定将它改造成一个便携式显示器，这样就可以连接笔记本、台式机，玩游戏、看视频了，让它继续发挥余热。
顺便提一下，硬盘已经被我改造成了一个移动硬盘。

材料准备

废弃的显示器
LED屏驱动板
屏线
按键板
高压板
电源 (12V 5A)

主要材料就是这些了，直接上某宝就可以买到，价格也不贵。
电源还是从我爸颈部按摩器上直接才下来的，又省一笔。

改造过程

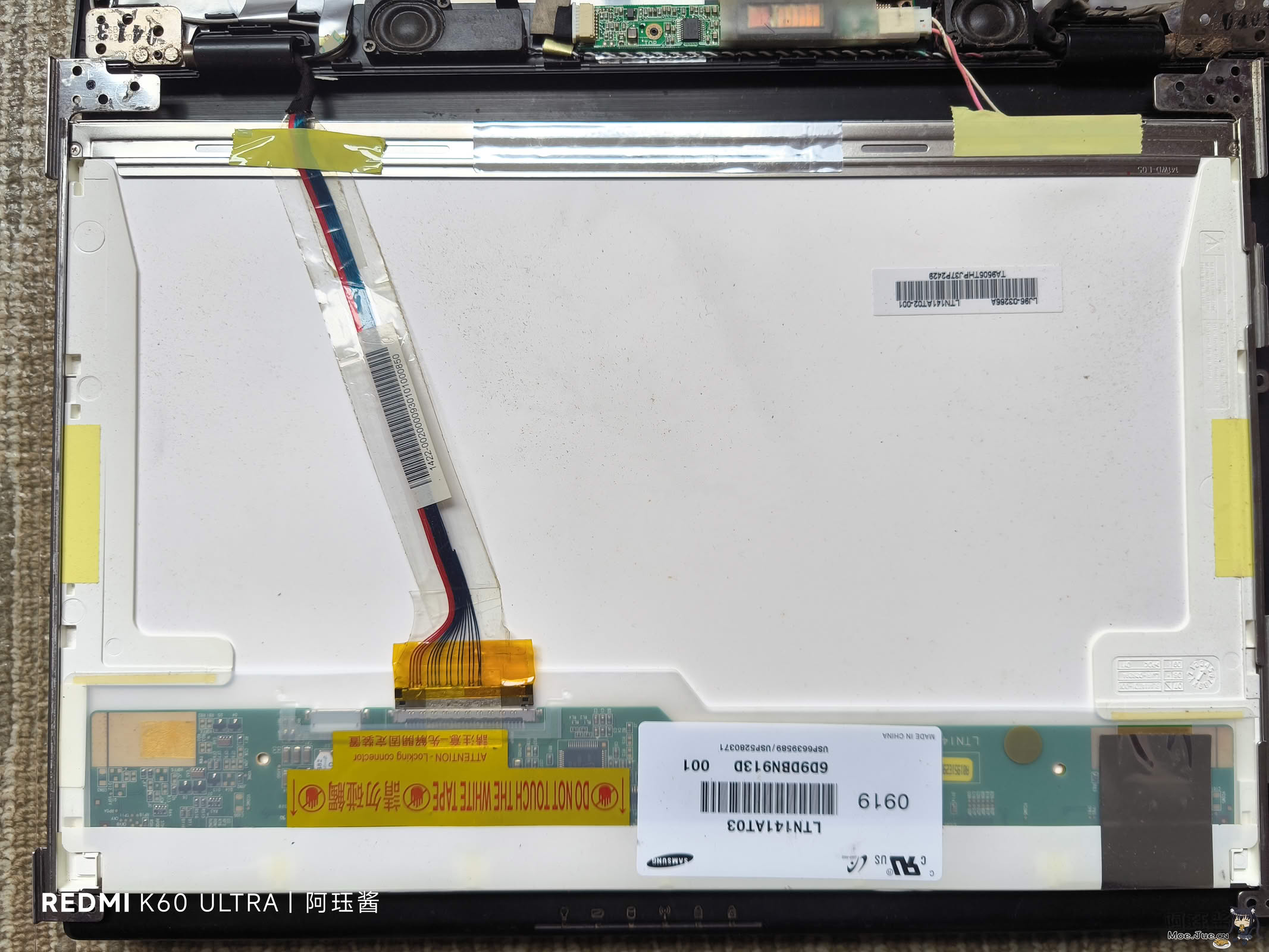

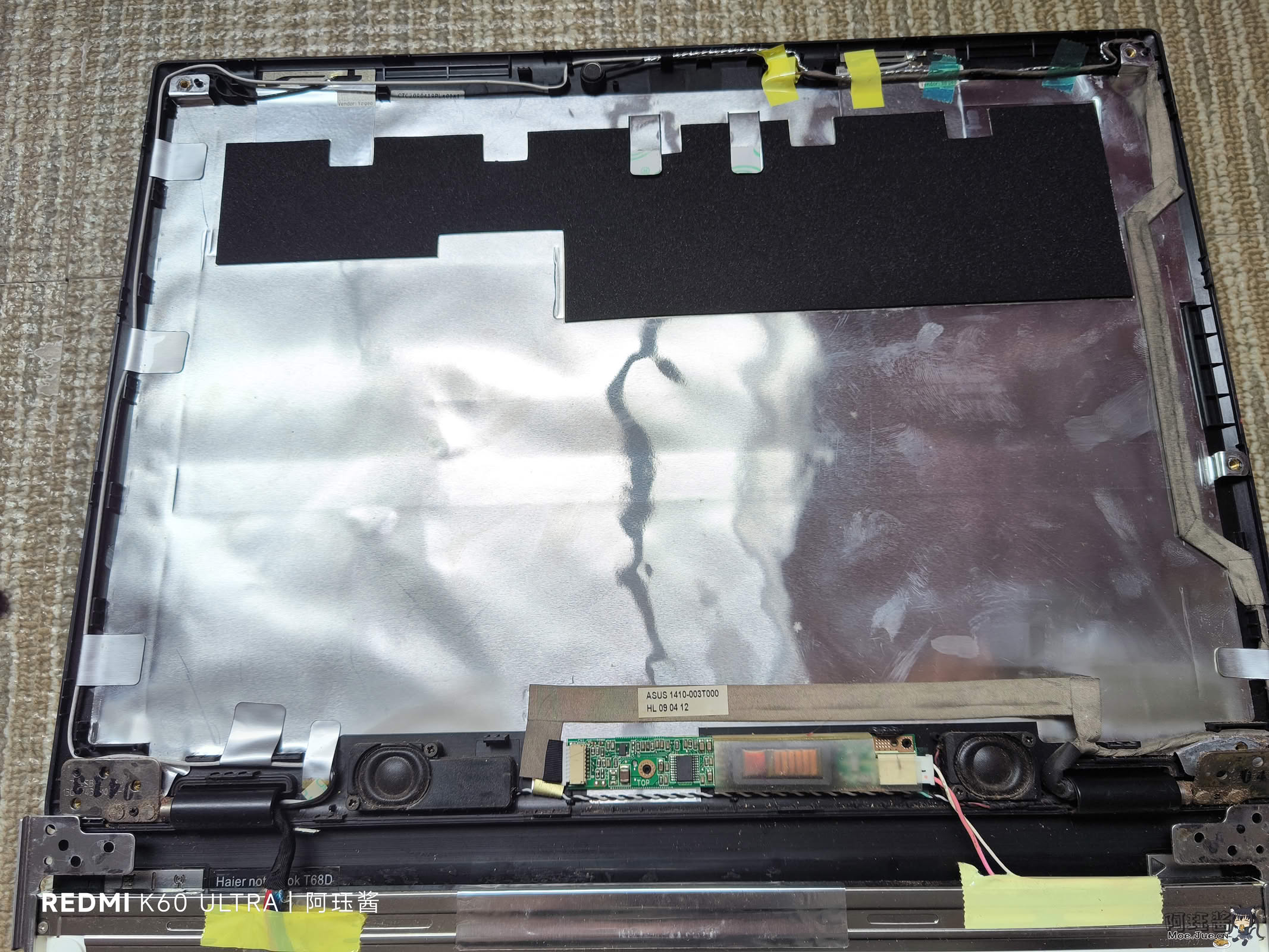

拆开笔记本显示器，将屏幕取出来。

如果你不知道你的屏幕所对应的驱动板，可以将屏幕后面的参数拍一张照片给商家，他们会根据你的参数给你推荐合适的驱动板。
当然如果你是电路大佬，也可以自己设计图纸打样手搓驱动板。
接线并用热熔胶固定

ps:热熔胶真是穷人的3D打印机

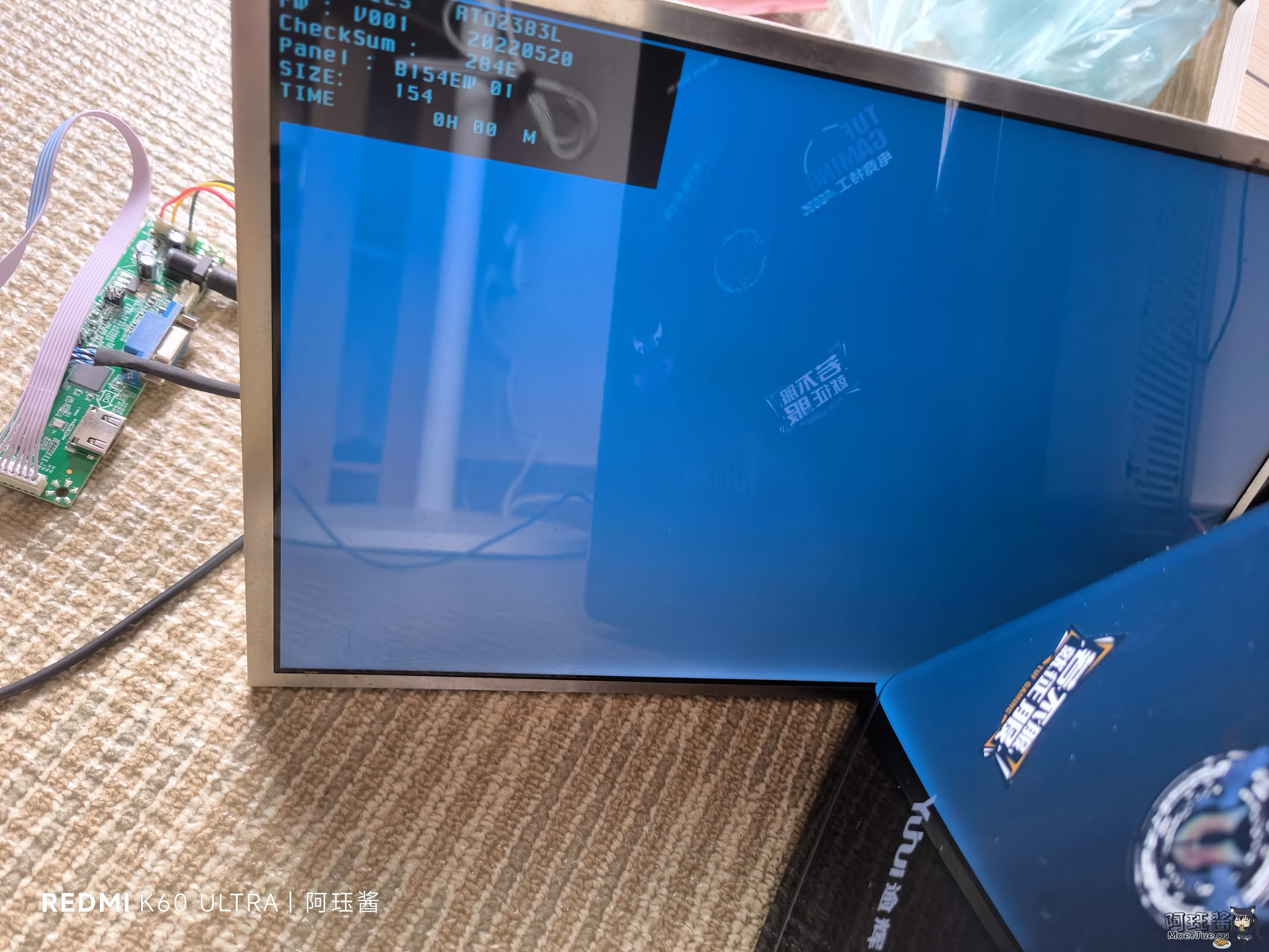

通电测试

我这边为了图省事，已经让商家帮我装好了相应的驱动。

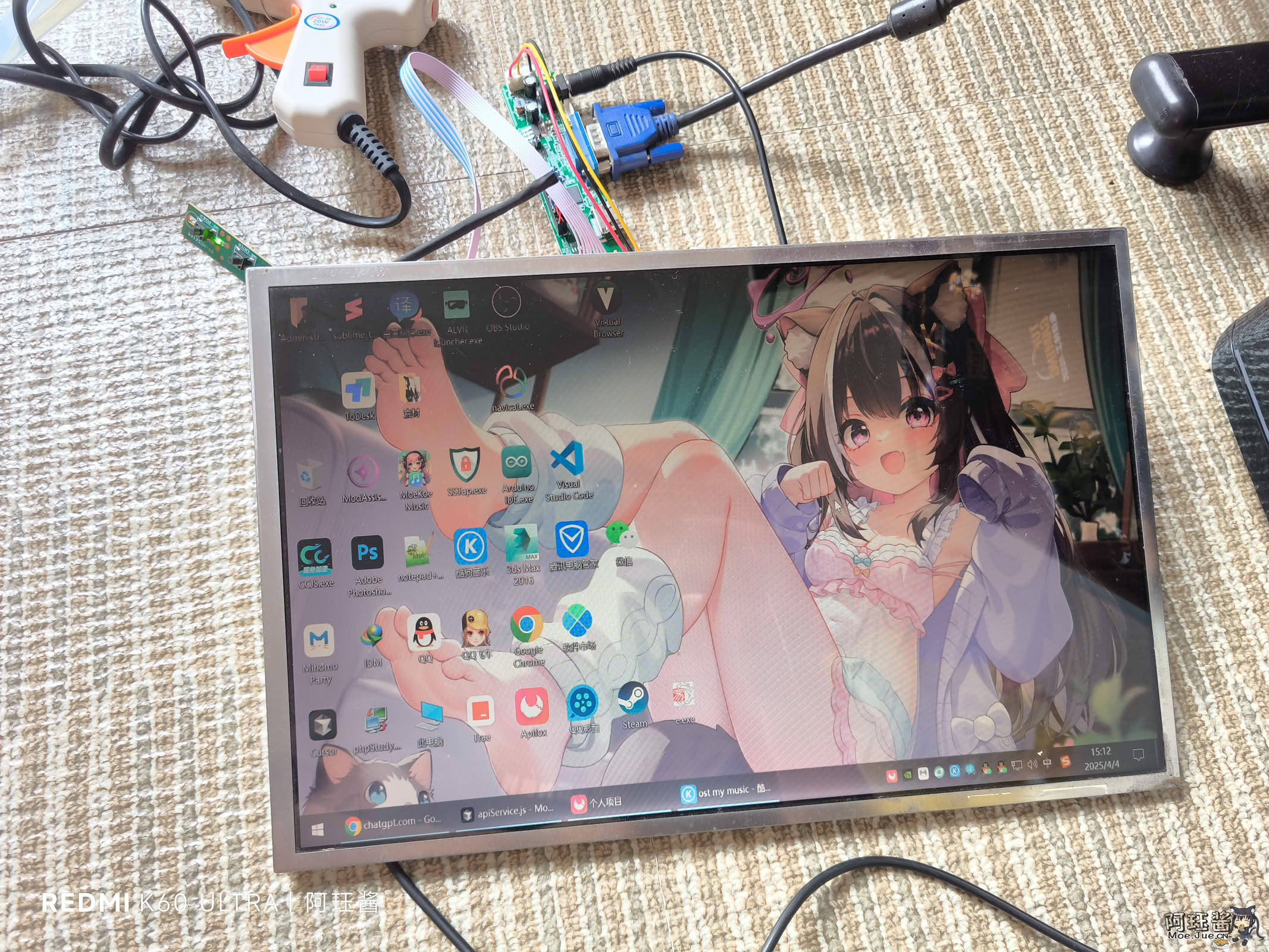

接入信号

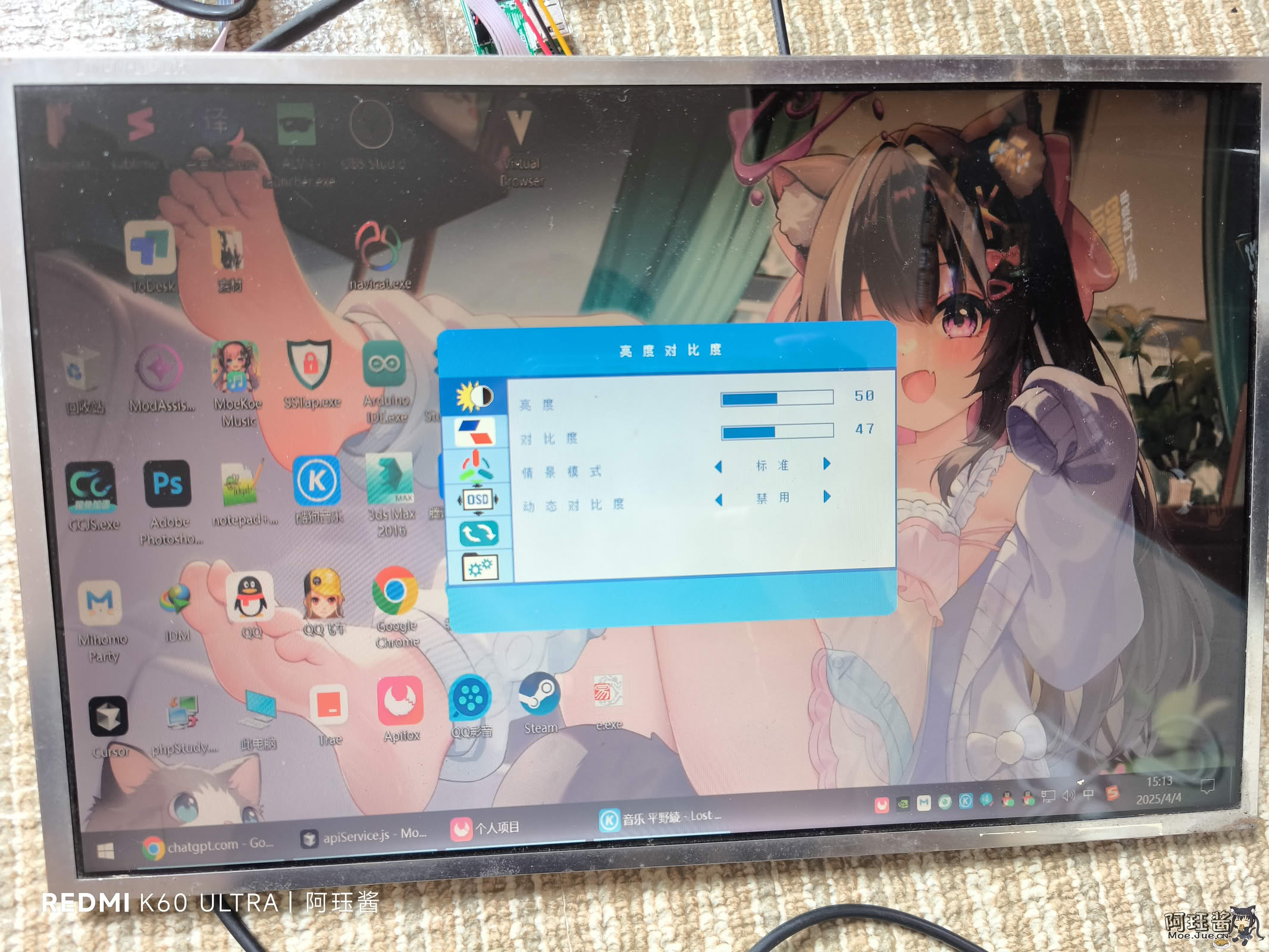

测试按键板功能调节

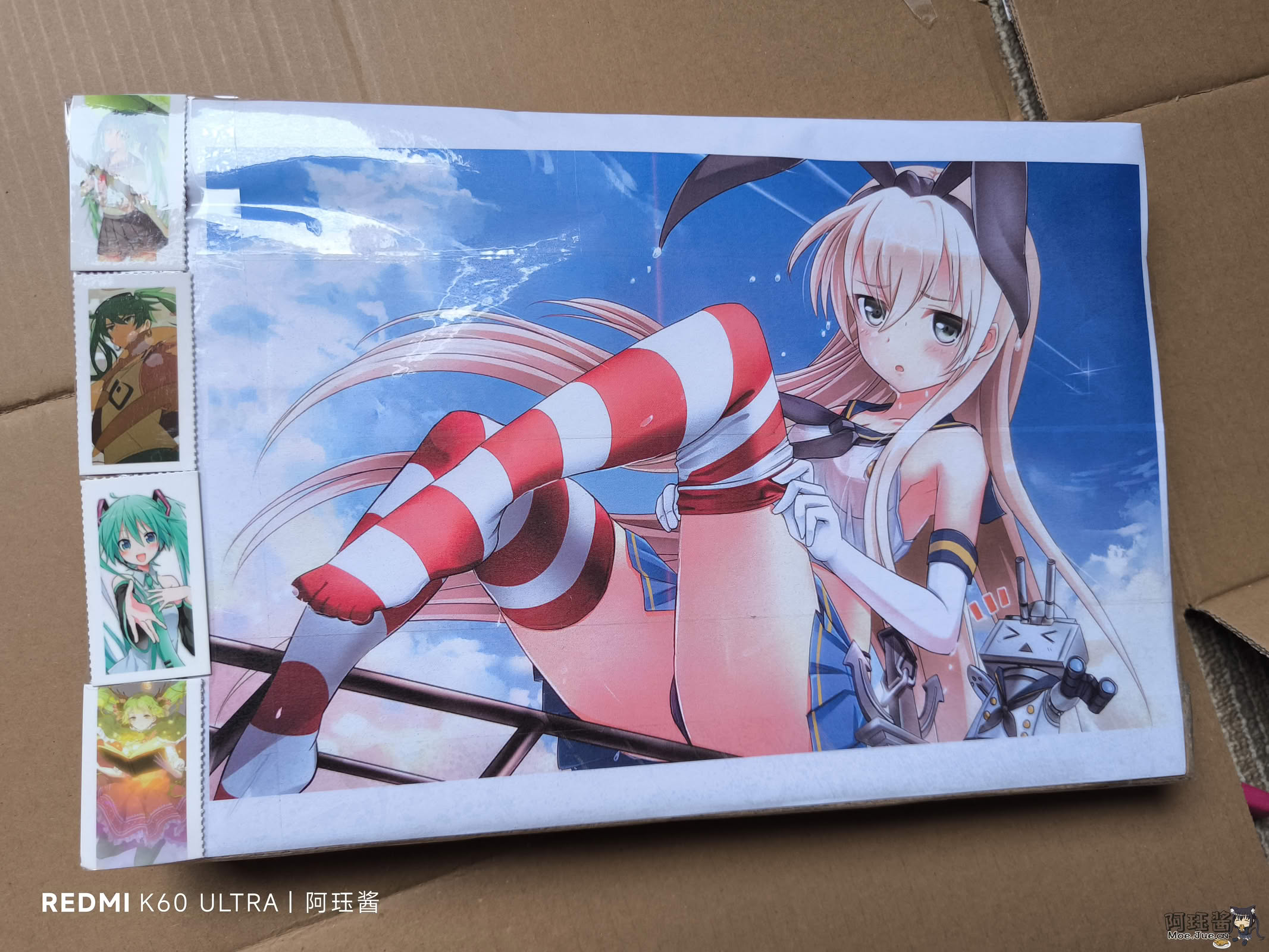

使用瓦楞纸做一个外壳

看来我用废纸皮做外壳的天赋还是不错的。怕太丑还贴了张壁纸上去。
家里有3D打印机的小伙伴直接设计外壳打印出来，效果会更好。
